隨著國內(nèi)建筑業(yè)的飛速發(fā)展，城市及農(nóng)村建設(shè)有了較大的進(jìn)步，但同時也帶來了大量的建筑垃圾污染，建筑垃圾中廢棄混凝土占據(jù)大部分。因此，本文就廢棄混凝土再生利用問題進(jìn)行研究。

紅星移動破碎站破碎混凝土磚頭等建筑垃圾廢料現(xiàn)場

點(diǎn)擊咨詢設(shè)備價格

廢棄混凝土再生骨料基本特性

廢棄混凝土再生骨料對再生混凝土的性能有很大影響，廢棄混凝土再生粗骨料與天然粗骨料相比，表觀密度、堆積密度都小于天然骨料。大量研究表明，表觀密度、堆積密度、堅(jiān)固性等性能廢棄混凝土再生骨料均低于天然骨料，吸水率、針片狀顆粒含量、壓碎指標(biāo)則高于天然骨料，但仍基本滿足《混凝土用再生粗骨料》中對粗骨料的要求，可以用于配制再生混凝土。再生骨料的基本工程性能在廢棄混凝土破碎加工時會受到一定程度的影響，應(yīng)選用合理的破碎加工工藝。

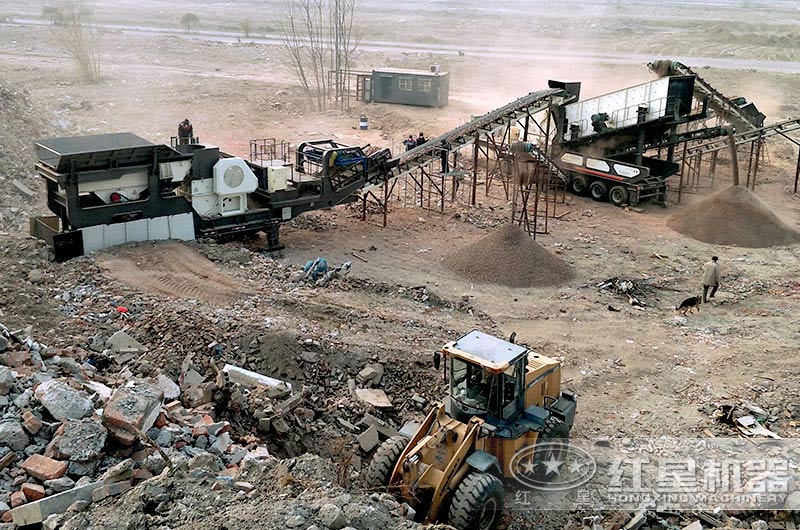

我們?yōu)楸本┛蛻襞鋫涞膹U棄混凝土破碎現(xiàn)場

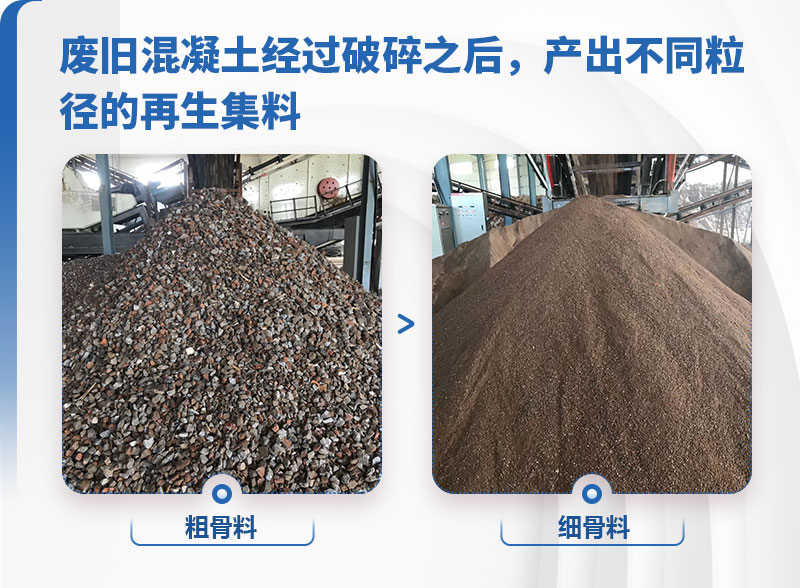

廢棄混凝土破碎后的成品骨料

廢棄混凝土破碎工藝

廢棄混凝土的生產(chǎn)與加工的建筑垃圾破碎機(jī)可以完成，即將不同的切割破碎設(shè)備、傳送機(jī)械、篩分設(shè)備和清除雜質(zhì)的設(shè)備有機(jī)地組合在一起，共同完成破碎、篩分和除去雜質(zhì)等工序，然后得到符合質(zhì)量要求的再生細(xì)骨料和再生粗骨料。不同的設(shè)計(jì)者和生產(chǎn)廠家在生產(chǎn)工藝及細(xì)節(jié)上均有不同。下面介紹幾種常見的廢棄混凝土破碎工藝。

紅星混凝土破碎現(xiàn)場

1、德國

目前德國廢棄混凝土的處理技術(shù)分為干處理和濕處理技術(shù)。干處理技術(shù)又分為兩個階段：①預(yù)處理階段：原材料過篩后先使用挑選設(shè)備去除廢料中的雜質(zhì)，然后送人沖積破碎機(jī)將尺寸不超過1mx0．6m的材料破碎成較小顆粒；在經(jīng)過磁眭分離機(jī)除去鐵質(zhì)。②粒組分化階段：首成熟行二次篩分，在經(jīng)過空氣分離機(jī)將各粒組的細(xì)小雜質(zhì)分離。濕處理技術(shù)原理是脈沖水流沖過材料混合物，利用材料密度不同去除雜質(zhì)。

德國的再生集料處理工藝流程中破碎機(jī)分兩個等級，分別為前破碎機(jī)和后破碎機(jī)，同時必須配置2臺顎式破碎機(jī)，見下圖：

2、俄羅斯

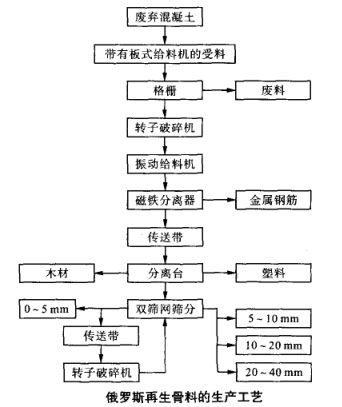

俄羅斯的主要經(jīng)驗(yàn)是在建筑企業(yè)建立專門的破碎混凝土塊體工藝線，其具有代表性的破碎廢棄混凝土塊體及篩分工藝如圖所示。

3、日本

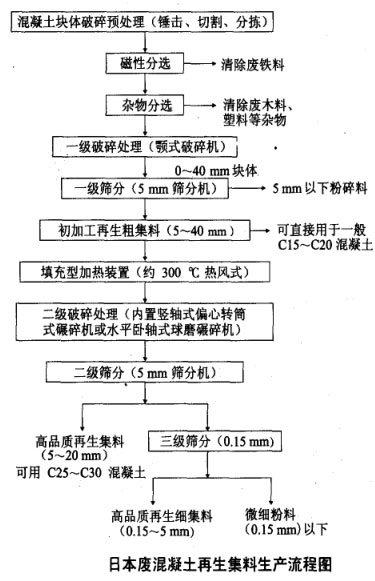

日本的再生集料處理工藝流程見圖2。在這一工藝流程中，塊體破碎、集料篩分均是碎石集料生產(chǎn)的成熟工藝，因此在生產(chǎn)中關(guān)鍵是要控制好分選、潔凈、沖洗等環(huán)節(jié)的工藝技術(shù)和質(zhì)量。該工藝的突出特點(diǎn)是有一填充型加熱裝置，經(jīng)加溫、二級破碎、二級篩分后可獲得高品質(zhì)再生集料。

4、中國

結(jié)合國內(nèi)當(dāng)前建筑業(yè)的實(shí)際情況，可采用下圖所示的生產(chǎn)流程建立一條實(shí)用的連續(xù)生產(chǎn)線，生產(chǎn)不同材質(zhì)、不同粒徑、潔凈的再生集料。在這一生產(chǎn)流程中，塊體破碎和集料篩分均是碎石集料生產(chǎn)的成熟工藝，因此在生產(chǎn)中關(guān)鍵是要控制好分選、潔凈、沖洗等環(huán)節(jié)的工藝技術(shù)和質(zhì)量控制方法。

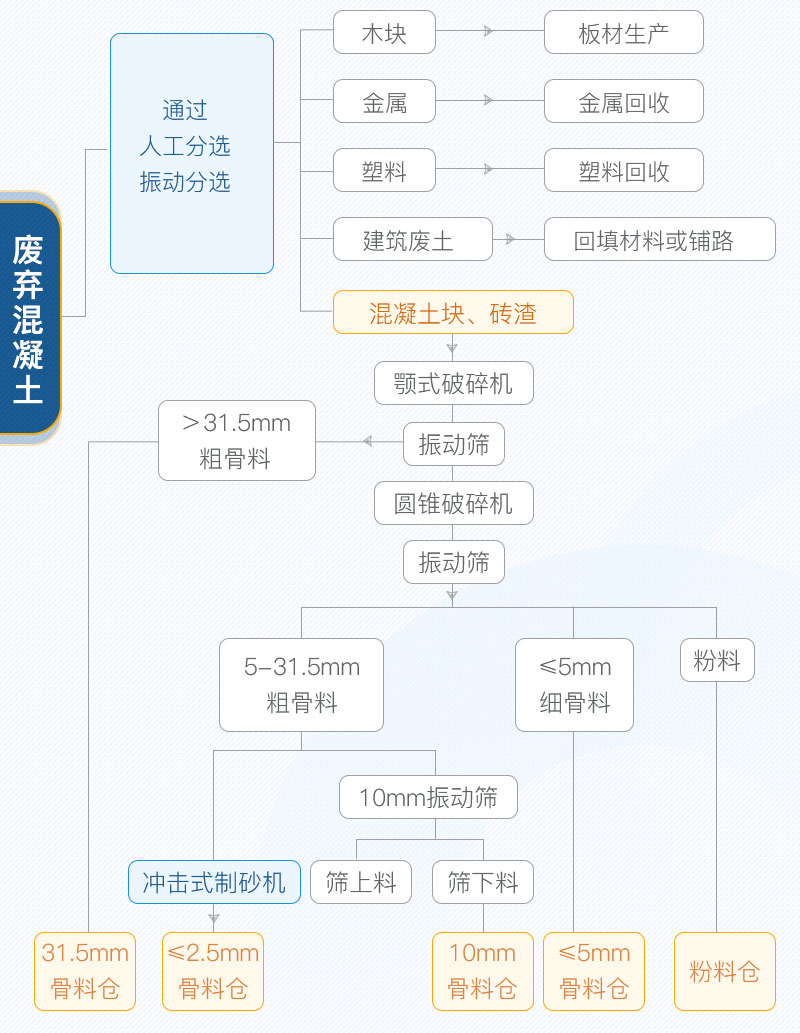

中國廢棄混凝土再生加工工藝流程圖

我國廢棄混凝土再生加工中存在問題及建議

目前，對再生混凝土的應(yīng)用研究多偏重于再生混凝土基本性能的研究，而對不同來源、不同成分的廢棄混凝土、破碎加工工藝、界面處理等對再生集料性能有何種影響缺乏系統(tǒng)研究，對再生集料的技術(shù)性能、標(biāo)準(zhǔn)及分級也較零散。為此，今后的研究可從以下4個方面進(jìn)行：

1、在廢棄混凝土生產(chǎn)加工中，廢棄混凝土雜物篩選、破碎設(shè)備選擇、粉磨時間、加熱處理及加熱的溫度和時間、篩分工藝及機(jī)械的選擇等對再生骨料性能均有一定的影響。為此，應(yīng)結(jié)合實(shí)際，制定適合我國國情的再生混凝土分選、破碎與篩分工藝。

2、再生混凝土的性能與再生集料的性能密切相關(guān)。為指導(dǎo)再生集料在混凝土結(jié)構(gòu)中的應(yīng)用，需制定切實(shí)可行的技術(shù)標(biāo)準(zhǔn)對再生集料進(jìn)行分級，給出不同等級再生集料推薦應(yīng)用范圍。

3、為提高再生混凝土的物理力學(xué)性能，對再生集料表面進(jìn)行改性或改善再生集料與水泥石之間的界面特性十分必要，為此可采用物理、化學(xué)或摻加礦物摻合料的方法進(jìn)行處理。

4、強(qiáng)化處理后再生骨料的性能有很大改善，工程性能與天然骨料接近。國外強(qiáng)化方法工藝復(fù)雜，設(shè)備龐大，耗資過多，不利于在我國推廣，對再生骨料的強(qiáng)化加工工藝還需進(jìn)行系統(tǒng)的研究，在此基礎(chǔ)上制定相關(guān)標(biāo)準(zhǔn)。

紅星移動破碎混凝土設(shè)備抵達(dá)客戶現(xiàn)場

紅星機(jī)器專注礦山設(shè)備加工30余年，技術(shù)成熟、經(jīng)驗(yàn)豐富，保證每臺設(shè)備的品質(zhì)更杰出、質(zhì)量更可靠、性能更良好，運(yùn)行穩(wěn)定，節(jié)能環(huán)保，售后完善，得到用戶的高度信賴和認(rèn)可，歡迎感興趣朋友隨時致電咨詢，電話：0371-67772626。

買廢棄混凝土再生設(shè)備，就選紅星機(jī)器
