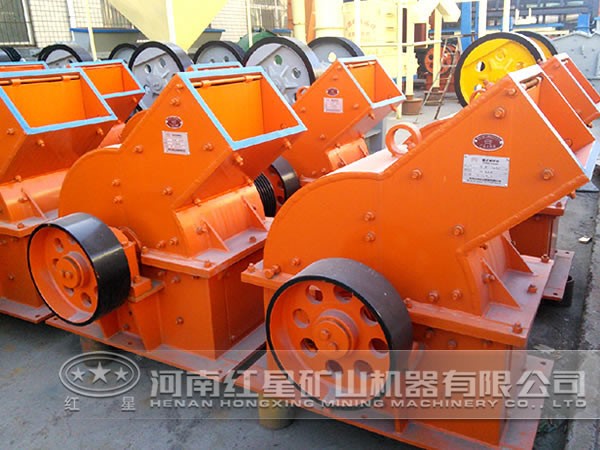

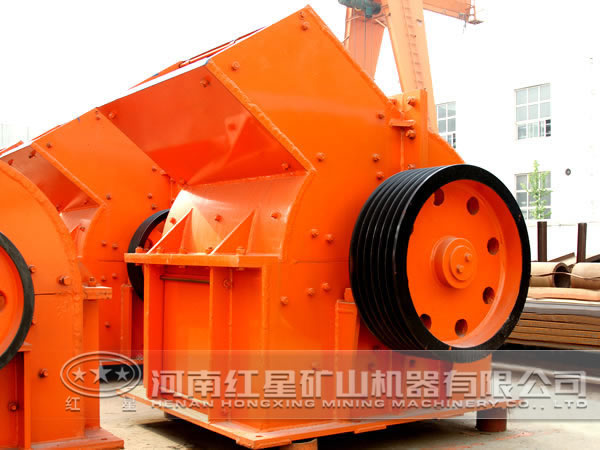

反擊板和篩箅在錘式破碎機破碎物料的過程中起著相當重要的作用，因此要合理地設計反擊板的篩箅。本文就來介紹如何設計錘式破碎機的反擊板和篩箅。

反擊板承受被錘頭打出的物料在其上撞擊破碎，同時又要將碰撞后的物料重新彈回錘頭，再次破碎。因此反擊板不但要耐磨，而且其形狀和分布位置對破碎效果影響也極大。為了獲得好的破碎效果，錘頭打出的料塊應與打擊板錘式碰撞。故理想的打擊板形狀應是漸開線形。但由于漸開線難于制造，因此也可以采用結構簡單的折線或弧線?？烧{反擊板將是所有反擊板中負荷最重、磨損最快的零件，此零件需設計成可調和可退讓的結構，以便于磨損后的調整。

篩箅是僅次于錘頭的極易磨損件。一般也采用耐磨鑄件做成，為了便于更換，一般做成箅板和篩架組合的裝配件。箅板裝載篩架上，箅板采用耐磨鑄件，而篩架采用碳鋼焊接而成。這樣只磨損更換箅板，篩架則能夠使用比較長的時間。箅板磨損后會使錘頭和箅板之間的間隙變大影響破碎和排料效果，所以篩架可設計成可調結構。

在箅板磨損后進行調整，可使箅板繼續使用，直至箅板變薄強度變差不能使用為止。篩箅縫隙的大小直接控制破碎后物料的粒度，粗碎時可按1.5~2倍的成品物料粒度取值；細碎時可按3~6倍成品物料粒度取值。

總之，在設計時要綜合考慮各方面的因素，并注意機構中的過載保護作用，以提高破碎機的安全可靠性，使設計得到的錘式破碎機有更好的工作性能。
